Aplikasi IoT Sederhana dengan XIAO ESP32C3 dan Sensor DHT22 Menggunakan Platform Datacake

Internet of Things (IoT) adalah teknologi yang memungkinkan perangkat untuk terhubung dan berkomunikasi melalui internet. Dengan kemajuan teknologi, semakin banyak alat yang dapat terhubung dan mengumpulkan data secara otomatis. Dalam artikel ini, kita akan menjelaskan cara membuat aplikasi IoT sederhana menggunakan XIAO ESP32C3, sensor DHT22, dan platform Datacake. Proyek ini akan memungkinkan Anda untuk memantau suhu dan kelembaban dari jarak jauh dan menampilkan data tersebut di dashboard berbasis web.

Komponen yang Diperlukan

1. XIAO ESP32C3: Mikrokontroler compact yang dilengkapi dengan Wi-Fi dan Bluetooth. Memudahkan komunikasi IoT.

2. Sensor DHT22: Sensor untuk mengukur suhu dan kelembaban dengan akurasi yang baik.

3. Kabel Jumper: Kabel untuk menghubungkan sensor dengan mikrokontroler.

4. Platform Datacake: Platform IoT berbasis cloud yang memungkinkan visualisasi data dan manajemen perangkat.

Bagian 1: Persiapan Perangkat Keras

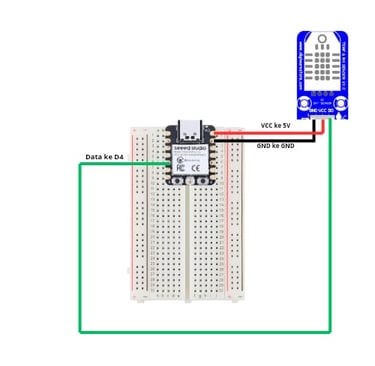

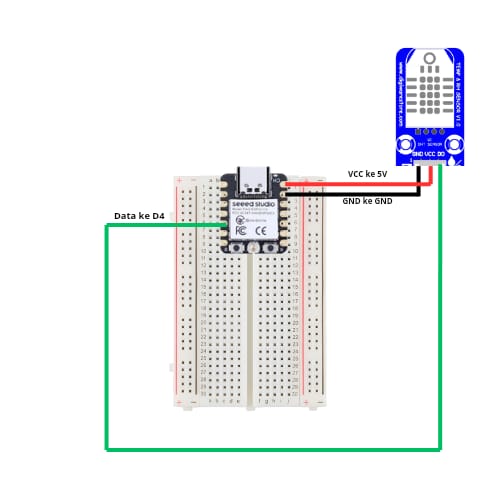

a. Koneksi Sensor DHT22 dengan XIAO ESP32C3

Sensor DHT22 memiliki tiga pin: VCC, GND, dan DATA. Berikut adalah cara menghubungkannya:

• VCC (Pin 1) ke 3V3 (pin daya 3.3V pada ESP32C3).

• GND (Pin 2) ke GND (pin ground pada ESP32C3).

• DATA (Pin 3) ke GPIO4 (atau pin digital lain yang Anda pilih).

Gunakan kabel jumper untuk membuat koneksi yang solid. Pastikan semua sambungan aman untuk mencegah masalah saat pengukuran data.

2. Menyiapkan Instalasi

a. Instalasi Arduino IDE

Untuk memprogram XIAO ESP32C3, Anda akan memerlukan Arduino IDE. Berikut adalah langkah-langkah untuk menginstalnya:

1. Unduh Arduino IDE: Kunjungi situs Arduino dan unduh versi terbaru dari Arduino IDE.

2. Instal Arduino IDE: Ikuti petunjuk instalasi yang sesuai dengan sistem operasi Anda.

b. Menambahkan Dukungan untuk ESP32 di Arduino IDE

1. Buka Arduino IDE.

2. Buka Preferences: Pergi ke File > Preferences (atau Arduino > Preferences di macOS).

3. Tambahkan URL Board Manager: Di kolom "Additional Boards Manager URLs", tambahkan URL berikut: https://dl.espressif.com/dl/package_esp32_index.json.

4. Instal Board ESP32: Pergi ke Tools > Board > Boards Manager, cari "ESP32" dan klik Install.

c. Instalasi Library yang Diperlukan

Anda perlu menginstal beberapa library untuk mengakses sensor dan memproses data:

1. Buka Library Manager: Di Arduino IDE, buka Sketch > Include Library > Manage Libraries.

2. Cari dan Instal Library:

   • Adafruit Sensor: Cari "Adafruit Sensor" dan klik Install.

   • DHT Sensor Library: Cari "DHT sensor library" dan klik Install.

3. Menulis dan Mengunggah Kode

Berikut adalah kode lengkap untuk membaca suhu dan kelembaban dari sensor DHT22 dan mengirimkan data tersebut ke Datacake:

#include <WiFi.h>

#include <Adafruit_Sensor.h>

#include <DHT.h>

// Ganti dengan informasi jaringan Wi-Fi Anda

const char* ssid = "YOUR_SSID";

const char* password = "YOUR_PASSWORD";

// Ganti dengan URL API dan API Key dari Datacake

const char* serverName = "https://api.datacake.co/v1/your-endpoint";

const char* apiKey = "YOUR_API_KEY";

// Inisialisasi sensor DHT22

#define DHTPIN 4

#define DHTTYPE DHT22

DHT dht(DHTPIN, DHTTYPE);

void setup() {

Serial.begin(115200);

delay(10);

// Inisialisasi koneksi Wi-Fi

WiFi.begin(ssid, password);

while (WiFi.status() != WL_CONNECTED) {

delay(500);

Serial.print(".");

}

Serial.println("Connected to WiFi");

// Inisialisasi sensor

dht.begin();

}

void loop() {

delay(2000);

// Membaca suhu dan kelembaban

float h = dht.readHumidity();

float t = dht.readTemperature();

// Cek jika pembacaan gagal

if (isnan(h) || isnan(t)) {

Serial.println("Failed to read from DHT sensor!");

return;

}

// Kirim data ke Datacake

WiFiClient client;

if (client.connect(serverName, 443)) {

String postData = "temperature=" + String(t) + "&humidity=" + String(h);

client.println("POST /v1/your-endpoint HTTP/1.1");

client.println("Host: api.datacake.co");

client.println("Content-Type: application/x-www-form-urlencoded");

client.println("Authorization: Bearer " + String(apiKey));

client.println("Content-Length: " + String(postData.length()));

client.println();

client.print(postData);

}

client.stop();

}

4. Mengonfigurasi Platform Datacake

a. Membuat Akun di Datacake

1. Kunjungi Situs Datacake: Buka Datacake.

2. Daftar atau Masuk: Jika Anda belum memiliki akun, daftar terlebih dahulu. Jika sudah memiliki akun, masuklah.

b. Menyiapkan Proyek dan Dashboard

1. Buat Proyek Baru: Setelah masuk, klik Create New Project. Masukkan nama proyek dan deskripsi sesuai kebutuhan.

2. Tambahkan Perangkat: Pilih Add Device, dan ikuti petunjuk untuk menambahkan perangkat baru. Anda akan mendapatkan endpoint API dan API Key.

3. Buat Dashboard: Pergi ke Dashboard dan tambahkan widget untuk menampilkan data suhu dan kelembaban. Pilih widget yang sesuai dan konfigurasikan sesuai dengan data yang akan Anda kirim.

5. Menguji Sistem

Setelah Anda menyelesaikan pengaturan perangkat keras, menulis kode, dan mengonfigurasi platform Datacake, Anda siap untuk menguji sistem:

1. Unggah Kode: Sambungkan XIAO ESP32C3 ke komputer dan unggah kode menggunakan Arduino IDE.

2. Monitor Output Serial: Buka Serial Monitor di Arduino IDE untuk memantau status koneksi Wi-Fi dan pengiriman data.

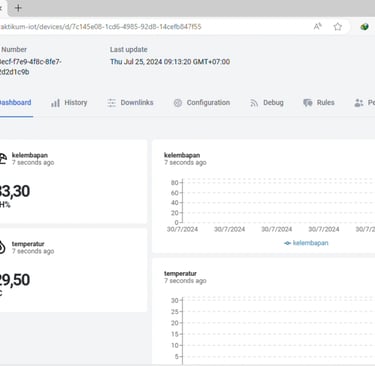

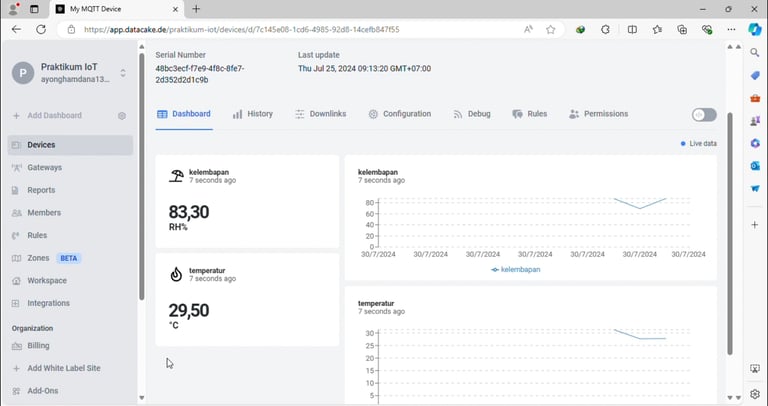

3. Periksa Dashboard Datacake: Masuk ke dashboard Datacake dan verifikasi bahwa data suhu dan kelembaban ditampilkan dengan benar.

Troubleshooting:

• Koneksi Wi-Fi: Pastikan ESP32C3 terhubung ke jaringan Wi-Fi dengan benar. Periksa SSID dan password.

• Data Tidak Terkirim: Pastikan endpoint API dan API Key di kode sudah benar. Periksa konfigurasi server di Datacake.

• Pembacaan Sensor: Jika sensor tidak memberikan data yang akurat, periksa sambungan kabel dan pastikan sensor tidak terlalu panas atau lembab.

Kesimpulan

Dengan menggunakan XIAO ESP32C3, sensor DHT22, dan platform Datacake, Anda dapat membangun aplikasi IoT sederhana untuk memantau suhu dan kelembaban dari jarak jauh. Proyek ini tidak hanya memberi Anda pemahaman yang lebih baik tentang bagaimana perangkat IoT berfungsi, tetapi juga bagaimana data dapat dikelola dan divisualisasikan menggunakan platform cloud.

Semoga artikel ini membantu Anda memulai proyek IoT Anda. Jangan ragu untuk menghubungi komunitas atau forum online jika Anda mengalami kesulitan. Selamat mencoba dan semoga sukses dengan proyek IoT Anda!
