Sensor Hidrogen CGM6812-B00
Solusi Deteksi Kebocoran Gas untuk Sistem Fuel Cell dan Industri Modern
Tim : Digiware
6/2/20263 min baca
Meningkatnya penggunaan hidrogen sebagai sumber energi alternatif mendorong kebutuhan akan sistem deteksi gas yang andal dan akurat. Hidrogen memiliki karakteristik mudah terbakar, tidak berwarna, dan sulit dideteksi tanpa bantuan sensor khusus. Oleh karena itu, pemantauan kebocoran gas menjadi aspek penting dalam menjaga keselamatan operasional berbagai sistem industri.
Salah satu solusi yang banyak digunakan adalah CGM6812-B00 Hydrogen Sensor Module dari Figaro. Modul sensor ini dirancang untuk mendeteksi hidrogen serta beberapa gas mudah terbakar lainnya dengan keluaran analog yang linear terhadap konsentrasi gas. Dengan desain yang ringkas, bebas perawatan, dan mudah diintegrasikan ke berbagai perangkat, sensor ini menjadi pilihan menarik bagi engineer, integrator sistem, maupun pengembang perangkat IoT industri.
Mengenal Sensor Hidrogen CGM6812-B00

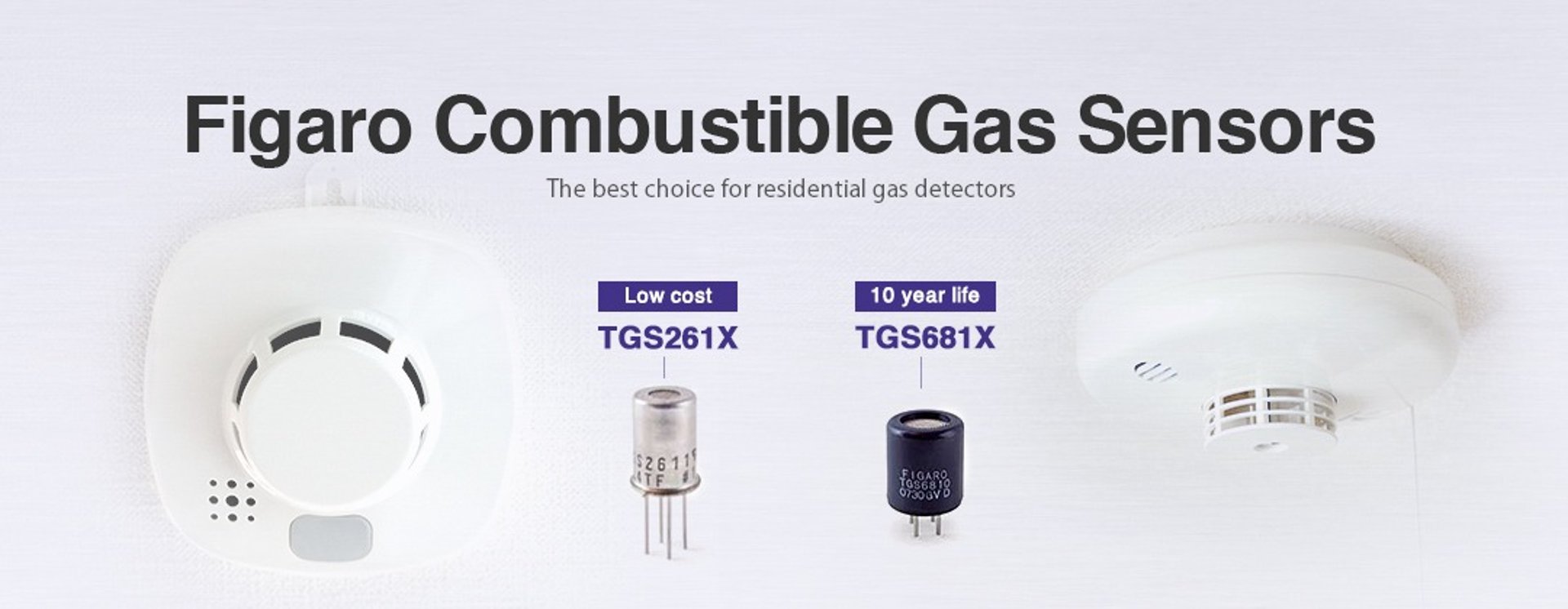

CGM6812-B00 merupakan modul sensor gas yang telah dikalibrasi dari pabrik dan menggunakan sensor katalitik TGS6812 sebagai elemen pendeteksinya. Sensor ini dirancang untuk mendeteksi gas hidrogen dengan rentang pengukuran hingga 14.000 ppm serta mampu merespons gas mudah terbakar lainnya seperti metana, propana, dan butana.
Berbeda dengan sensor gas yang memerlukan proses kalibrasi kompleks di sisi pengguna, CGM6812-B00 hadir sebagai modul siap pakai dengan output analog yang proporsional terhadap konsentrasi gas sehingga proses integrasi menjadi lebih sederhana.
Cara Kerja CGM6812-B00
Teknologi Catalytic Pellistor
CGM6812-B00 menggunakan teknologi catalytic pellistor, yaitu metode deteksi yang memanfaatkan elemen pemanas dan material katalis untuk mengoksidasi gas mudah terbakar yang berada di sekitarnya. Ketika gas hidrogen atau gas mudah terbakar lainnya bersentuhan dengan elemen sensor, terjadi reaksi oksidasi yang menghasilkan perubahan suhu pada elemen tersebut. Perubahan ini kemudian dikonversi menjadi sinyal listrik yang sebanding dengan konsentrasi gas yang terdeteksi.
Output Analog Linear
Salah satu keunggulan utama sensor ini adalah output analog yang linear terhadap konsentrasi hidrogen. Sebagai contoh, hubungan keluaran tegangan terhadap konsentrasi hidrogen dapat dinyatakan secara sederhana:
0 ppm ≈ 1,0 V
4.000 ppm ≈ 2,0 V
8.000 ppm ≈ 3,0 V
12.000 ppm ≈ 4,0 V
Karakteristik linear ini memudahkan proses pembacaan menggunakan mikrokontroler, PLC, data logger, maupun sistem monitoring industri.

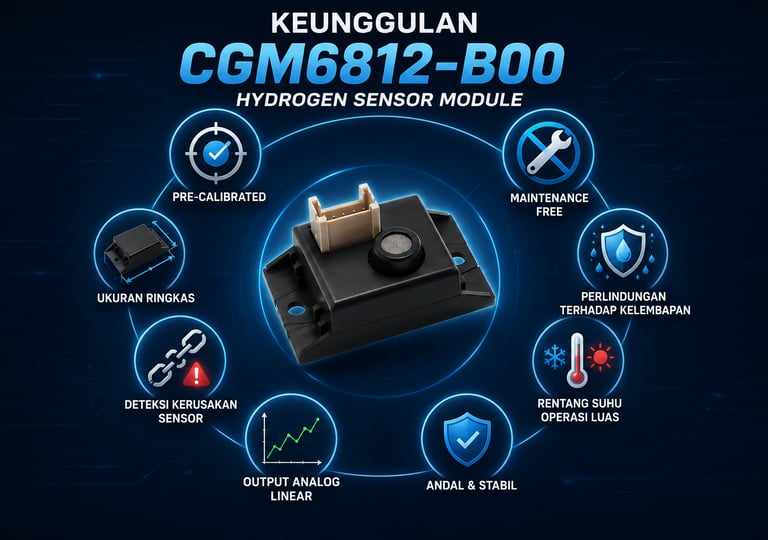

Fitur Unggulan CGM6812-B00
1. Pre-Calibrated Module
Modul telah dikalibrasi dari pabrik sehingga pengguna tidak perlu melakukan proses kalibrasi awal yang rumit. Hal ini mempercepat proses pengembangan produk maupun implementasi di lapangan.
2. Maintenance Free
CGM6812-B00 dirancang sebagai sensor yang minim perawatan sehingga cocok digunakan pada aplikasi yang membutuhkan operasi jangka panjang.
3. Ukuran Ringkas
Dengan dimensi sekitar 50 x 30 x 25,3 mm, modul dapat dipasang pada ruang yang terbatas tanpa memerlukan desain mekanik yang kompleks.
4. Perlindungan Terhadap Kelembapan
Modul dilengkapi lapisan konformal (conformal coating) yang membantu melindungi rangkaian dari kelembapan dan meningkatkan isolasi listrik. Fitur ini sangat penting untuk penggunaan di lingkungan industri.
5. Deteksi Kerusakan Sensor
CGM6812-B00 mampu mendeteksi kondisi putus kabel sensor (sensor wire breakage), sehingga meningkatkan keandalan sistem keamanan yang dibangun.
6. Rentang Suhu Operasi Luas
Sensor dapat beroperasi pada suhu -10°C hingga +60°C sehingga cocok digunakan pada berbagai kondisi lingkungan industri.

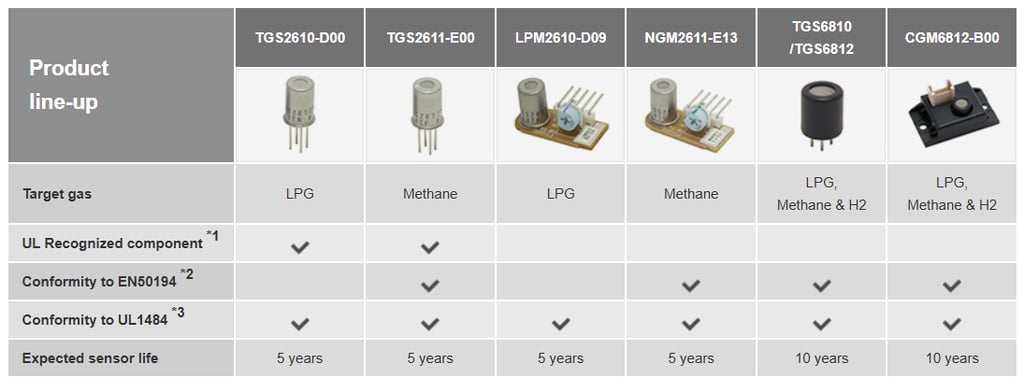

Spesifikasi Teknis Utama
Berikut beberapa spesifikasi penting dari CGM6812-B00:
Parameter Nilai
Tipe Sensor TGS6812 Catalytic Type
Target Gas Hidrogen, Metana, Propana, Butana
Rentang 1 – 4,5 VDC
Waktu Respons (T90) ≤ 30 detik
Konsumsi Daya ≤ 1,5 Watt
Suhu Operasi -10°C hingga +60°C
Kelembapan Operasi 20 – 95% RH
Dimensi 50 x 30 x 25,3 mm
Implementasi di Dunia Nyata
Sistem Fuel Cell
Fuel cell berbasis hidrogen membutuhkan pemantauan kebocoran secara terus-menerus untuk menjaga keselamatan operasional. CGM6812-B00 banyak digunakan sebagai bagian dari sistem keamanan yang memonitor area penyimpanan dan distribusi hidrogen.
Detektor Kebocoran Gas Industri
Pabrik yang menggunakan gas mudah terbakar dapat mengintegrasikan sensor ini ke dalam sistem alarm untuk memberikan peringatan dini sebelum konsentrasi gas mencapai level berbahaya.
Sistem Monitoring Baterai Lithium-Ion
Dalam kondisi tertentu, baterai lithium-ion yang mengalami kegagalan dapat menghasilkan gas yang mudah terbakar. Sensor ini dapat menjadi bagian dari sistem keselamatan untuk mendeteksi indikasi awal kegagalan baterai.
IoT dan Smart Monitoring
Karena menghasilkan output analog standar, CGM6812-B00 dapat dihubungkan dengan platform berbasis Arduino, ESP32, Raspberry Pi, maupun PLC untuk membangun sistem monitoring jarak jauh yang terintegrasi dengan dashboard cloud.
Keunggulan Dibanding Sensor Gas Konvensional
Dibandingkan sensor gas murah yang memerlukan kalibrasi berkala dan memiliki akurasi terbatas, CGM6812-B00 menawarkan:
Output analog yang lebih stabil
Respons cepat terhadap kebocoran gas
Keandalan tinggi untuk aplikasi industri
Modul siap integrasi
Proteksi terhadap kelembapan dan gangguan lingkungan
Dukungan untuk aplikasi keselamatan kritis
CGM6812-B00 merupakan modul sensor hidrogen yang dirancang untuk kebutuhan deteksi gas profesional. Dengan teknologi catalytic pellistor yang terbukti andal, output analog linear, desain bebas perawatan, serta kemampuan mendeteksi berbagai gas mudah terbakar, sensor ini sangat cocok untuk sistem fuel cell, detektor kebocoran gas industri, hingga aplikasi monitoring berbasis IoT.
Bagi engineer, integrator sistem, maupun pengembang perangkat industri yang membutuhkan solusi deteksi hidrogen yang praktis dan andal, CGM6812-B00 menjadi salah satu pilihan yang layak dipertimbangkan.
Jika Anda ingin mempelajari lebih lanjut mengenai implementasi sensor hidrogen untuk proyek industri, penelitian, maupun pengembangan produk, Anda dapat melihat detail produk CGM6812-B00 Hydrogen Sensor Module FIGARO yang tersedia di Digiware Store.
Selain sensor hidrogen, Digiware juga menyediakan berbagai jenis sensor gas untuk kebutuhan industri, otomasi, IoT, laboratorium, riset, dan sistem keselamatan, mulai dari sensor CO₂, CO, LPG, metana, amonia, VOC, hingga sensor gas khusus untuk aplikasi industri.
Untuk melihat koleksi sensor gas lainnya serta mendapatkan informasi produk yang sesuai dengan kebutuhan aplikasi Anda, silakan kunjungi halaman berikut : Sensor GAS
